Схемы подключения электросчетчиков Меркурий к электросети

Фразы: Мысль: – Когда вы подошли к дверям, какая мысль пришла вам прежде всего в голову?

Когда-то в радиотехникуме мне говорили, что в свое время советские ученые получив неизвестный немецкий прибор придумали правила четырехполюсника. Не знаю правдива ли эта история, но когда мне попадает в руки электросчетчик, то сразу приходит в голову сравнение с черным ящиком и торчащими проводами. Как же его подключить?



Приведу схемы подключений электросчетчиков Меркурий взятые из разных источников...

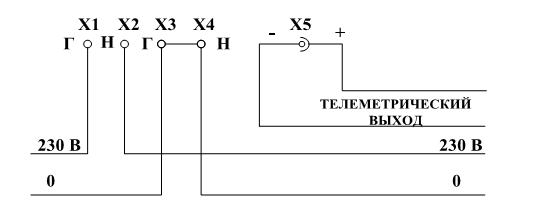

1) Схема подключения электросчетчика Меркурий-200 к электросети:




2) Схема подключения электросчетчика Меркурий-201 к электросети:





3) Схема подключения электросчетчика Меркурий-202 к электросети:






4) Схема подключения электросчетчика Меркурий-203 к электросети:


5) Схема подключения электросчетчика Меркурий-203.2Т к электросети:

6) Схема подключения электросчетчика Меркурий-206 к электросети:

7) Схемы подключения электросчетчика Меркурий-230ART к электросети:

- схема непосредственного подключения электросчетчика Меркурий-230ART




- схема подключения электросчетчика Меркурий-230ART с помощью трех трансформаторов тока




- схема подключения электросчетчика Меркурий-230ART с помощью двух трансформаторов тока




-схема подключения электросчетчика Меркурий-230ART к сети 57,7В с помощью трех трансформаторов напряжения и трех трансформаторов тока



- схема подключения электросчетчика Меркурий-230ART к сети 57,7В с помощью трех трансформаторов напряжения и двух трансформаторов тока




-схема подключения электросчетчика Меркурий-230ART к сети 57,7В с помощью двух трансформаторов напряжения и двух трансформаторов тока


- схема двухэлементного включения электросчетчика Меркурий-230ART






Памятка на подключение интерфейсов связи счетчиков Меркурий и периферийного оборудования:


Скачать:
Универсальный конфигуратор счетчиков Меркурий (конфигурирование электросчетчиков)
TaskGroup (выполнение групповых задач)
ES_XML80020 (опрос профилей энергии в формате XML80020 на Андроид)


Условия заказа и доставки адаптеров для связи со счетчиками Меркурий
(запросы на электронку vladrusanov@gmail.com или по телефону 8-909-283-34-16)




Товар в наличии! Цены 2017 г.

1) USB-IRDA (модель VR-001)   Стоимость 1700 рублей.  Для Меркурий-230, 231, СЕ-102, содержащих IRDA интерфейсы. Для подключения к электросчетчику не требует вскрытия клеммной коробки

2) USB-RS485/CAN (модель VR-002)   Стоимость 1700 рублей.  Универсальный преобразователь проводных интерфейсов RS485/CAN. Может подавать питание на интерфейс электросчетчика. Подходит для Меркурий-200,203,206,230,233,234,236 содержащие RS485/CAN. Требует вскрытия клеммной коробки для подключения.

3) USB-RS485 (модель VR-004)   Стоимость 800 рублей.  Подходит для электросчетчиков Меркурий которым не нужно запитывать интерфейс связи. Имеет на выходе только клеммы D+ и D-. Можно использовать с Меркурий-203,206,230,233,234,236 содержащие RS485. Требует вскрытия клеммной коробки для подключения.

4) USB-оптопорт (модель VR-005)   Стоимость 1700 рублей.  Подходит для электросчетчиков Меркурий-203,206,233,234,236, содержащих оптопорт. Для подключения не требует вскрытия клеммной коробки.

5) Узел автоматики - WiFi роутер (модель VR-006)   Стоимость 3700 рублей.  Универсальное устройство связи со счетчиками через Ethernet, WiFi, 3G/4G интернет. Имеет на корпусе Ethernet  и USB разъемы, позволяет построить разветвленную сеть опроса внешнего программного обеспечения и подключаться к электросчетчикам через любой из адаптеров связи USB- RS485 / CAN / IRDA / оптопорт.

6) JTT-A (RS485/CAN) (радиомодем 433 МГц, 100 мВт)  Стоимость 3700 рублей.  Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать в режиме радиоудлинителей. Имеют возможность подключения к промышленным интерфейсам RS485/CAN.

7) 4G модем (Hilink)  Стоимость 2000 рублей.  Модем со специализированной прошивкой Hilink, работает со всеми SIM-картами, имеет расширенные настройки (встроенный брандмауер, SMS, USSD, индицирует служебную информацию об уровне сигналов и многое другое).

8) Узел автоматики - WiFi роутер (модели VR-007.1 / VR-007.3)   Стоимость 4000 рублей.  Обладает собственным Web интерфейсом, базой данных, может вести ежеминутный опрос однофазных и трехфазных счетчиков Меркурий через WiFi\Ethernet\3G\4G и строить графики мгновенных значений токов, напряжений, мощностей, графики энергий по тарифам. Обладает возможностью транслировать через себя вебкамеру и погодные станции, является элементом умного дома способного передавать данных о потреблении на электронную почту пользователя и в сбыт. Может выводить данные на сервер Narodmon.ru и сообщать о критических ситуациях.


Доставка (добавляется к стоимости товара):

1) Почта России - заказная бандероль первого класса. Цена 300 рублей. Срок доставки 3-5 рабочих дней. Выдается трекномер.



2) ЕМS - курьерская доставка (из рук в руки). Цена 750 рублей. Срок доставки 3-5 рабочих дней. Выдается трекномер.



3) Самовывоз Н.Новгород


P.S.
По взаимной договоренности могу отправлять наложенным платежом (отправка стоит 400 руб. и 4% от стоимости возьмет Почта).



Как можно оплатить:

1) Оплата по счету. Обычно удобна предприятиям, работающим по безналу. Цена отправки включается в стоимость товара. Нужны реквизиты для выставления счета, адрес доставки, ФИО и тел. контактного лица.
2) Онлайн оплата картой любого банка (для физлиц). Необходимо сообщить ФИО полностью, я пришлю ссылку на оплату карточкой любого банка через банковский сервис Yandex. После оплаты пришлите подтверждение платежа иначе деньги поступят на наш расчетный счет только через сутки.
2) Наложенный платеж. Удобен для физлиц. Получите посылку на почте, ее можно вскрыть, проверить и расплатится по факту. Выдается трекномер и есть возможность отследить ее прохождение. При данном способе оплаты цена отправления 400 руб. и 4% процента возьмет Почта за обратный перевод денег.


Согласно "Номенклатуре продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация", введенной в действие Постановлением Госстандарта России от 30.07.2002 №64 (в редакции от 30.04.2009) и "Номенклатуре продукции подлежащей декларированию соответствия", введенной в действие Постановлением Госстандарта России от 30.07.2002 №4 (в редакции от 30.04.2009) продукция:
ПРЕОБРАЗОВАТЕЛИ АНАЛОГО-ЦИФРОВЫЕ И ЦИФРОАНАЛОГОВЫЕ ПРОЧИЕ, код ОКП 40 5470:
- Преобразователь интерфейсов "USB-RS485/CAN";
- Преобразователь интерфейсов "USB-IRDA";
- Преобразователь интерфейсов "USB-оптопорт";
не подлежат обязательной сертификации и не подлежат декларированию соответствия.
