Сегодняшняя статья посвящена программированию счетчиков, причем быстрому программированию.
В свое время перейдя к концепции универсальности мы попытались создать инструменты для энергосбытовых организаций, которые смогут удовлетворить максимальное количество людей. Двумя основными действующими проектами остаются пока Универсальный конфигуратор счетчиков Меркурий (удобен, т.к. работает со всеми выпускаемыми моделями счетчиков Инкотекса) и TaskGroup (предназначена для выполнения групповых задач и автоматизации сбора данных). Понятно, что идти приходится малыми шажками и впереди еще много работы, но многое мы уже сделали, просто вы об этом еще не знаете.
Сегодня я попытаюсь объяснить, каким образом выполнять быстрое программирование электросчетчиков Меркурий и возьму для примера работу рядового сотрудника, выполняющего ежедневно однообразную рутинную работу по установке в счетчике времени и записи тарифного расписания. Приступим!
Изначально TaskGroup именно для этого и создавался, точнее я создавал его для себя, чтобы максимально быстро можно было прочитать или записать любое количество существующих переменных с составлением отчета. Такая специфическая задача подразумевает, что необходимо будет создать текстовое описание этой задачи и потом выполнять ее по необходимости или для всех счетчиков сразу или для конкретно введенного счетчика. Естественно эти задачи автоматизированы, но я хотел показать сначала основу и как она работает. Даже если вы сами еще ни разу не составили ни одного шаблона с задачами в TaskGroup, то можно для примера посмотреть уже составленные в дистрибутиве. Они лежат в папке taskgroup\res\task, а списки со счетчиками в папке taskgroup\res\list.
Так например выглядит файл taskgroup\res\task\Чтение_энергии.txt, идущий в сборке по умолчанию.
Сразу понятно, что задача по чтению (Task = read), при включении автоматизации будет циклично выполняться во всех месяцах и днях недели с интервалом в 30 минут (Month=1,2,3,4,5,6,7,8,9,10,11,12 Day=1,2,3,4,5,6,7 Interval=30), опрашиваться будет единственный параметр энергия от сброса (EnergyFromReset). Программа позволяет выполнять такой шаблон или группу шаблонов как в ручном режиме, так и в автоматизированном. Т.е. если мы один раз сделаем себе нужный шаблон или шаблоны, то сможем выполнять его сколько угодно раз в любой последовательности.
Вернемся к нашим баранам, нам надо выполнять одну и туже операцию по программированию счетчиков, для этого составим задание. Запускаем программу TaskGroup и вводим любой рабочий счетчик находящийся у нас под рукой.
1) вводим тип счетчика;
2) серийный номер (может быть произвольным);
3) тип интерфейса;
4) уровень доступа и пароль (для трехфазных счетчиков);
5) сетевой адрес;
6) настройки COM-порта;
7) сохраняем;
8) выбираем его в списке;
Поля "Описание" и "Список шаблонов с заданиями" можно оставить пока пустыми.
Теперь для проверки правильности введенных данных мы можем нажать на "Тест" и после попытки соединиться мы должны попасть на вкладку "Список переменных" или если вы уверены и уже не раз устанавливали с этим счетчиком соединение, то можно сразу перейти на вкладку "Список переменных". Т.к. мы будем работать с временем и тарификатором, то выбираем их.

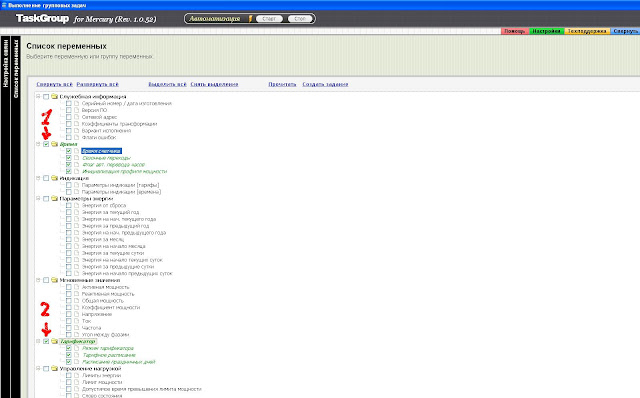

Далее объясню алгоритм. По теории мы должны составить задание и вроде как для этого предусмотрена кнопка "Создать задание", но его тогда придется вбивать с нуля (т.е. заполнять требуемые ячейки. Можно даже попробовать это сделать, ничего от этого не случится, просто потом вернитесь назад на вкладку "Список переменных"). Я объясню более удобный способ. Он заключается в том, чтобы большинство переменных были уже предзаполнены, для этого легче нажать "Прочитать" и дождаться окончания чтения (предупреждаю чтение тарифного расписания операция не быстрая и состоит из 180 команд, поэтому вобщем это займет минуту или две). После чтения мы переходим на вкладку "Задание" и видим, что часть прочитанных переменных и часть предзаполненных по умолчанию.
Далее мы просто можем отредактировать предзаполненные переменные, поставив нужные параметры. Не забудем, что мы будем производить в этом шаблоне запись переменных поэтому вверху формы надо выбрать "Запись". Все можно сохранить шаблон, главное не забывайте, что имя не должно содержать пробелов. Теперь мы имеем готовый к работе шаблон по записи перечня переменных. Возвращаемся на вкладку "Настройка связи" и теперь мы можем внести название шаблона в "Список шаблонов с заданиями" наш созданный шаблон и конечно "Сохранить".
Теперь нажатие на "Выполнить" (пункт 3) приведет к выполнению всего шаблона, а именно этого нам и надо. Теперь если мы например будем вводить новый счетчик в список, то можно просто выплонять шаблон для него и он будет запрограммирован одной кнопкой!
Еще одна хитрость. Программа позволяет копироваться в другой каталог и там можно ввести всего один счетчик с нулевым сетевым адресом (трехфазный счетчик может работать с нулевым адресом если он один в сети), тогда можно поштучно запрограммировать любое количество счетчиков. Подключаем каждый раз новый счетчик и нажимаем выполнить шаблон.
Удачи!
