GPRS канал и виртуальный COM-порт в программе TaskGroup и Конфигуратор

Фразы: "Мы живем в обществе в котором  никто ничего не знает, но имеет мнение по любому вопросу..."



Раньше я писал один большой файл со списком вопросов пользователей, выкладывал его где-нибудь в интернете чтобы люди могли самостоятельно найти ответы на свои вопросы, но через некоторое время такая страница становится неудобно пользоваться, Google и Yandex перестают правильно индексировать такие страницы, поэтому сегодня решил написать одну из шпаргалок для пользователей про использование GPRS (пакетная передача данных в мобильной связи GSM) при опросе электросчетчиков.

Данная тема широко рекламируется провайдерами, т.к. в этом канале оплата идет не по минутам, а за переданные мегабайты и специально под "умные устройства" разработаны линейки недорогих тарифов. Для пользователя все выглядит как канал TCP/IP, имеющий IP-адрес и порт обращения. Скорость GPRS не высока, цена тоже и в них есть действительно неоспоримое преимущество если клиентское устройство само устанавливает связь с сервером и передает маленькие пакеты с данными, но как всегда есть нюансы.

Во-первых: (разговор сейчас идет о протоколе счетчиков Меркурий, СПОДЭС пока не рассматриваю) счетчик выступает как пассивное устройство в канале связи, которое само не ведет передачи, пока не поступит запрос от внешнего сервера.

Во-вторых:  протокол счетчиков Меркурий таймаутный и при нарушении таймаутов могут появиться разрывы в пакете и он будет отброшен, либо возникнут проблемы в контрольной сумме, а как говорит Википедия в GPRS канале пакеты могут идти по разным маршрутам, а потом собираться, что в итоге может влиять на появление разрывов между байтами. Чем длиннее пакеты, тем больше вероятность появления таких разрывов, что в итоге повлечет откидывания таких посылок.

В третьих: большинство пользователей чтобы сэкономить на покупке белых адресов, пользуются VPN каналами связи внутри GPRS канала, чтобы пробиться через файрволл провайдера или же ставят серверные программы перемычки TCPGateway, чтобы создать статический адрес для подключения счетчиков. В итоге все это влияет на увеличение таймаутов. Как правило применение этих методов ставят таймаут уже в критичное или предкритичное значение по протоколу и любая задержка, например применение клиент-серверного приложение, которое добавит задержки при пересылки пакетов может повлиять на устойчивость связи (а по факту именно так чаще всего и происходит).

Что мы можем сделать? Теоретически уйти на более скоростной канал связи 3G/4G/Ethernet/WiFi/радиоканал  (оптимально если скорости выше 1-3 Мбит/с), но иногда в поле, в деревнях это просто не возможно и пользователи ограничены существующей сетью, либо этот канал кому-то выгоден. Остается пытаться "пошаманить" над настройками программ.

Как показал опыт работы с Конфигуратором и TaskGroup оптимально на низкоскоростных каналах связи GPRS использовать виртуальный COM-порт (я использую Tibbo Device Server Toolkit (TDST), он кроме функций виртуального порта еще имеет монитор данных и это бывает удобно для понимания, что творится в канале связи). Виртуальный порт частично собирает разъезжающийся пакет и программе удается верно его детектировать. Сбои все равно возможны, но чаще всего при повторении пакета ответ все равно будет получен.

Первоначально на низкоскоростных каналах связи (GSM/GPRS) и внешнем модеме я рекомендую установить в счетчике множитель системного таймаута равный 10. Он позволяет нивелировать небольшие разрывы между байтами в канале связи. Если счетчиков несколько на одной линии, то надо эту операцию сделать для каждого, подключившись по интерфейсу на котором идет опрос, т.е. если вы соединили внешний GPRS модем с RS485 интерфейсом счетчика, то значит надо эту манипуляцию сделать на проводном RS485. Если же используется внутренний GSM-модем счетчика, эта настройка уже выполнена на заводе или счетчик не даст ее изменить.

Если вам эта манипуляция необходима, то соединяемся под Admin - пароль 222222, галочка Hex установлена, сетевой адрес равен последним трем цифрам серийного номера (но если число больше 240, то двум последним цифрам). После соединения опять заходим в параметры связи и там появятся дополнительные кнопки, дающие возможность записать новое значения множителя таймаута.

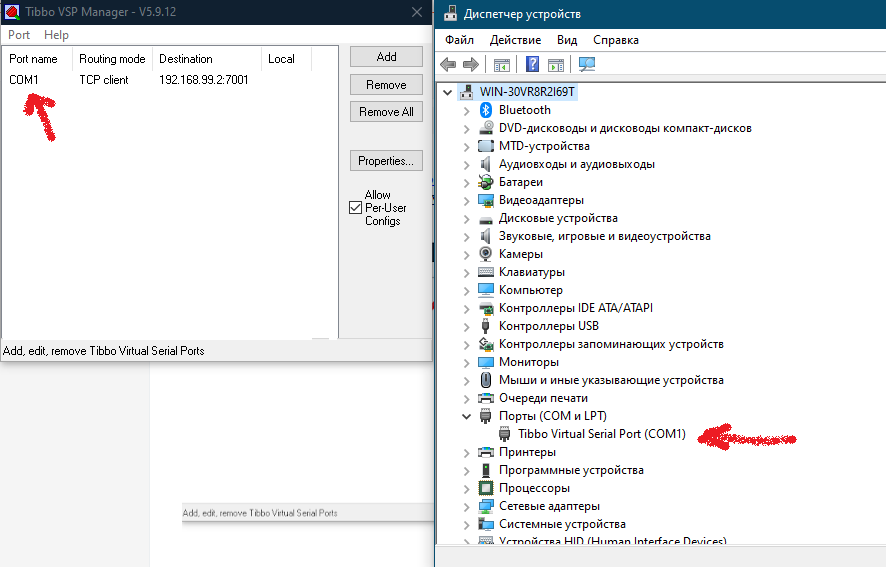

Далее скачиваем и устанавливаем Tibbo Device Server Toolkit (TDST) и настраиваем виртуальный COM-порт. Для этого запускаем Tibbo VCP Manager и нажимаем кнопку Add (добавить).


Нам на этих вкладках нужно определиться с выбором свободного COM-порта и настройками IP-адреса и порта обращения (их дает провайдер). После сохранения настроек в системе образуется виртуальный COM-порт и его уже можно использовать в программе.


Не забываем, что по факту это не скоростной TCP/IP и поэтому настройки таймаутов будем использовать как для GSM/GPRS канала. Покажу скриншоты из TaskGroup и Конфигуратора.
Выбираем тип интерфейса связи RS485 и время ожидания ответа от 1000 до 5000 мс. в зависимости от скорости канала и ошибок.

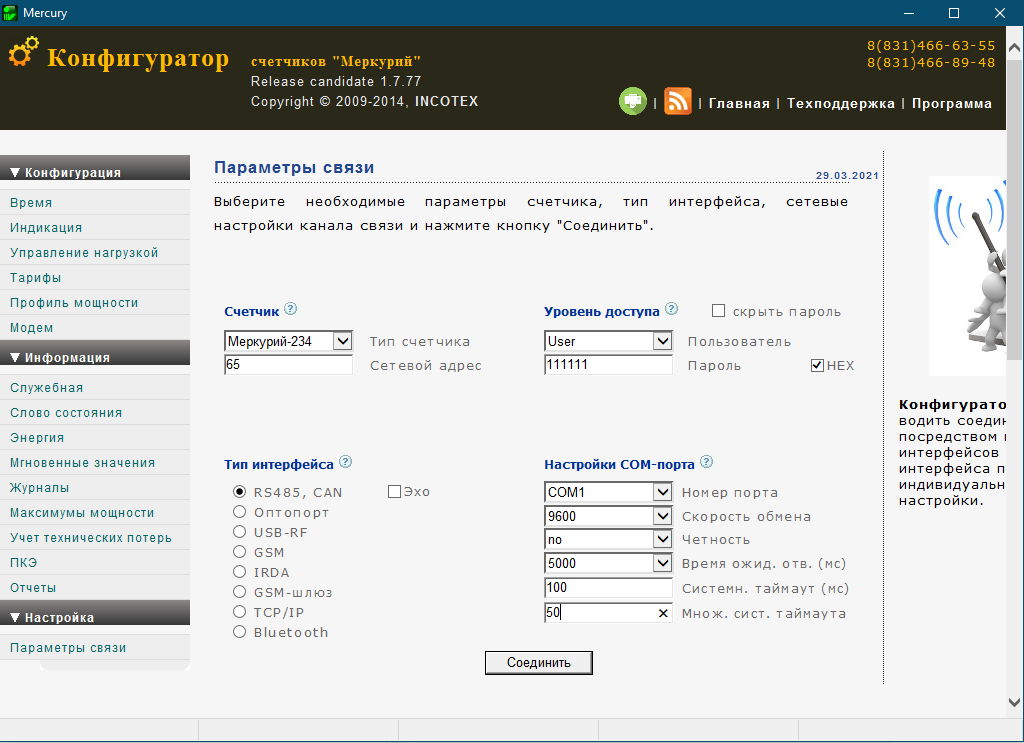

Если понадобиться соединяться конфигуратором в этом канале связи нужно установить еще два параметра, которые скрыты от пользователя в TaskGroup (cистемный таймаут 100, множитель системного таймаута 50).



Также для тех кто хочет детально разобраться можно запустить встроенный в Tibbo монитор порта


И тогда появится возможность анализировать посланные и принятые пакеты от любой программы.
