Управление нагрузкой. Дистанционное отключение УЗО.

Фразы: Я вас научу: "...но прежде всего я научу вас разбирать одну за другой мраморные буквы алфавита, гранитные страницы великой книги."


Потребителя обычно интересует могут ли его отключить по причине превышения лимита энергии или мощности. Да могут, хотя в нашей стране еще это правило в розничной сети обычно не действует. Значительно чаще эта необходимость возникает при коммерческой продаже электроэнергии или если есть необходимость самому контролировать свою нагрузку.

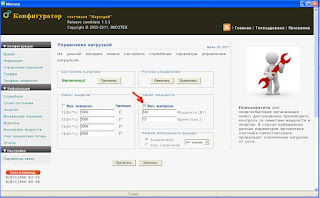

Сконфигурировать управление нагрузкой возможно с помощью специализированного программного обеспечения, например "Универсального конфигуратора счетчиков Меркурий", подключенного через Меркурий-221 или оптопорт, GSM, PLC. Изменение всех режимов и параметров управления нагрузкой производится под уровнем Admin. Чтение параметров управления нагрузкой возможно под уровнем User.

Меркурий-233
Для счетчиков имеющие в аббревиатуре модификации счетчика букву «О» возможно отключение нагрузки с помощью внутреннего реле. Это происходит следующим образом:

1) В ручном режиме с помощью кнопок "Включить"/"Выключить". После отключения нагрузки для последующего включения требуется подать команду "Включить" реле из окна конфигуратора и нажать одновременно две кнопки "вверх" и "вниз" на счетчике. Причем, чтобы механизм включения и выключения работал правильно необходимо выдерживать интервал между операциями не менее 10-15 секунд.


2) В автоматическом режиме, если установлен флаг контроля за лимитами энергии. Счетчик в этой ситуации начинает вычитать из регистра лимита энергии (тарифа 1-4) потребленную энергию и по достижению нуля в этом регистре произойдет отключение нагрузки с установлением соответствующего флага (галочки) около тарифа исчерпавшего лимит энергии. Для включения требуется подать команду "Включить" реле из окна конфигуратора и нажать одновременно две кнопки "вверх" и "вниз" на счетчике. Причем, чтобы механизм включения и выключения работал правильно необходимо выдерживать интервал между операциями не менее 10-15 секунд.


3) В автоматическом режиме, если установлен флаг контроля за лимитом мощности. В этой ситуации счетчик следит за потребляемой мощностью и в случае превышения указанного лимита свыше допустимого времени произведет отключение нагрузки. Для включения требуется подать команду "Включить" реле из окна конфигуратора и нажать одновременно две кнопки "вверх" и "вниз"  на счетчике. Причем, чтобы механизм включения и выключения работал правильно необходимо выдерживать интервал между операциями не менее 10-15 секунд.


Для счетчиков "Меркурий-233" имеющих в аббревиатуре модификации букву «К» возможно управление нагрузкой с помощью внешних устройств релейной автоматики. Для этого предусмотрены специальные контакты 21, 23. Схем включения может быть великое множество, поэтому я рассмотрю ту которая вызывает больше всего вопросов у потребителей.

Может ли электросчетчик "Меркурий-233" управлять отключением УЗО?
Да может. Для этого необходимо подключить счетчик и УЗО к силовой сети. При этом контакт «К 1» (Кт 21) прибора учета с помощью проводного соединения подключить к выходу устройства защитного отключения - клемма N (нулевой провод). Управление нагрузкой выходом «К» можно с помощью любого типа УЗО имеющего ток утечки не более - 30 мА. Приведу схему:




В случае превышения лимитов энергии, мощности или ручной подачи команды "Выключить" из окна конфигуратора произойдет отключение внешнего УЗО. В отличии от счетчиков с литерой "О", когда реле находится внутри счетчика, у счетчика с литерой "К" нет возможности получить достоверную информацию о состоянии нагрузки. Для включения требуется подать команду "Включить" реле из окна конфигуратора и нажать одновременно две кнопки "вверх" и "вниз"  на счетчике. Причем, чтобы механизм включения и выключения работал правильно необходимо выдерживать интервал между операциями не менее 10-15 секунд. Максимальный ток контактов  21, 23 (300 мА), напряжение (230 В).

Управление нагрузкой электросчетчиков Меркурий-230,231,236,200,203,206 можно осуществлять с помощью "устройства отключения".

Меркурий-231, 200
В данных счетчиках для управления нагрузкой используется импульсный выход, который может быть сконфигурирован в "режим управления нагрузкой". Параметры импульсного выхода максимальное напряжение – 24 В, максимальный ток не более 30 мА. При отключении нагрузки состояние импульсного выхода "замкнуто", а при включении нагрузки состояние импульсного выхода "разомкнуто".

Меркурий-230
Управление нагрузкой осуществляется путем изменения состояния "замкнуто"/"разомкунто" выходов 21, 26.


 Меркурий-203.2T
Управление нагрузкой осуществляется одним из следующих способов:
- импульсным выходом
- реле (для счетчиков с индексом "О")
- выходом для отключения нагрузки (для счетчиков с индексом "К")


Удачи!
