Радиомодемы - эффективный способ снятия данных с электросчетчиков.

Фразы: "Я отдам три десятка своих головорезов за одного человека, умеющего решать вопросы, разговаривая."

Обычно самые большие разочарования наступают именно тогда когда человек предпринимает максимум усилий, пытается предугадать все возможные подводные камни, производит затраты на оборудование, монтаж... и когда все выглядит как настоящее - не получает должного результата. Перед вами один из таких обывателей с разницей в том, что это удел моей профессии - ежедневно ошибаться и находить решения, а точнее все проверять и все тестировать. Возможно именно этот опыт поможет кому-нибудь перед сложным выбором.

Мы написали уже несколько статей про сети GSM, но вопросов у пользователей не становится меньше. Большинство из них связано с новым постановлением правительства РФ №442 и возможностью снимать профили мощности и отчитываться по ним с Энергосбытом.

Прежде чем покупать GSM-модемы следует поразмыслить какие именно данные надо получить от счетчика, сколько времени вам для этого понадобится и прикинуть цену вопроса.

Технология GSM связи появилась у автоматизаторов значительно позже, чем счетчики электроэнергии и ее попытались адаптировать для передачи данных от измерительных приборов (естественно не изменяя сами приборы), что негативно повлияло на качество принимаемых данных. Это свойственно не конкретным электросчетчикам Меркурий, а большинству электросчетчиков, т.к. они основаны на Modbus-подобных протоколах связи с основным способом определения окончания посылки по таймауту ожидания.

Именно таймауты не позволяют правильно декодировать счетчикам посылки в GSM, GPRS каналах связи, точнее счетчики или ПО верхнего уровня часто обрывает соединение считая, что превышен допустимый таймаут между байтами. Причем чем длиннее посылки, тем больше вероятность обрыва связи (многие наверно замечали, что тесты канала связи проходят, а открытие сессии или получение энергии с электросчетчика может быть прервано) - это именно из-за того что следующие команды длиннее первой в несколько раз и вероятность разрыва между байтами возрастает.

Общий вывод из поставленной задачи таков, что GSM-каналами удобно пользоваться при передачи небольших объемов информации (например узнать потребленную энергию от сброса, прочитать мгновенные значения) или если протокол нетаймаутный (это скоро станет возможно в новых счетчиках Меркурий-207,237,208,238), или если другого выхода нет. В остальных случаях (например чтение месячных профилей мощности - очень длительная операция) есть сильное влияние на количество возможных сбоев и цена связи начинают расти в геометрической прогрессии. Как-либо повлиять на сотового оператора невозможно, можно только выбрать оптимальный тариф или использовать выносную антенну.

Решение которое я сегодня хочу предложить не является панацеей от всех болезней, подходит не всем, но во многих случаях позволяет сократить время получения данных в десятки и даже в сотни раз. Мое предложение использовать радиомодемы на расстояниях до 1 км. (на открытой местности) и до 500 метров (в условиях многоэтажной городской застройки). Ко всему прочему в случае такого решения появляется реальная возможность контролировать свой объект удаленно, получать отчет по профилям энергии/мощности, считывать мгновенные значения в реальном времени (т.к. задержки в канале связи минимальны и сравнимы с проводным интерфейсом) и даже если расстояние до диспетчерского пункта большое можно просто подъехать на автомобиле к объекту контроля для снятия нужных данных или проехать мимо своих объектов сняв требуемые показатели.

Я забыл сказать, что при использовании радиомодема вы получаете скорость получения данных в десятки раз выше чем в GSM канале связи и самое главное бесплатную связь!

Для примера я проехал кругом вокруг своего дома на машине с ноутбуком и изобразил измеренное расстояние на карте. Все дома в округе многоэтажные (9-16 этажей) и очень плотная застройка.

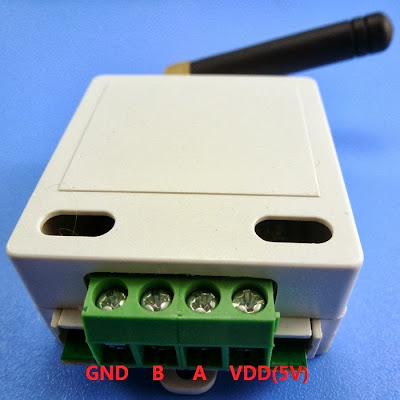

Расстояние которое я обозначил может быть увеличено в несколько раз, если применить направленные антенны на 433 МГц и работу в отрытой местности.Я предлагаю использовать радиомодемы JTT-A(RS485/CAN), которые без дополнительных настроек позволяют производить соединение и сбор данных с электросчетчиков Меркурий (причем если А и В поменять местами, то и с CAN интерфейсом тоже).

Характеристики:

Рабочее напряжение: 5V;

Размер : 68 * 43 * 19 mm;
Скорость обмена:  9600bps;
Частота: 433.92MHz;
Чувствительность: -117dBm

Выходная мощность: до 100mW;
Интерфейс связи: RS485 (если поменять местами А и В, то работает с CAN)




Функциональная схема опроса электросчетчиков с помощью радиомодемов

Изначально мы поставляли радиомодемы двух модификаций с USB выходом и с RS485, но сейчас решили использовать универсальный подход и выпускать единую модификацию JTT-A(RS485/CAN). Данное решение позволяет с помощью этих радиомодемов строить схемы любой сложности, но требует наличия преобразователя интерфейсов USB-RS485/CAN на стороне ПК. Он тоже есть всегда в наличии.

Радиомодемы позволяют строить звездообразные системы сбора данных типа точка -многоточка. Это решение оптимально для диспетчерских пунктов ТСЖ, СНТ, ЖКХ, торговых центров когда есть единый сервер и несколько абонентов (домов, подъездов, ларьков и т.п.)

Также если вы испытываете сложности со снятием профилей мощности/энергии по GSM/GPRS каналам связи, то это решение позволит вам сократить затраты на связь и значительно увеличит скорость съема данных с электросчетчиков Меркурий.

Возможное применение:

Удаленный контроль и сбор данных с электросчетчиков Меркурий или любых других измерительных систем.

Скачать паспорт на радиомодем JTT-A(RS485/CAN)
Скачать схему подключения радиомодема JTT-A (RS485/CAN)
